AJUSTE DEL JUEGO LIBRE DEL CABLE DE EMBRAGUE EN LA FZS 600 FAZER.
Dejad vuestros comentarios sobre este truco en el: "Foro de Trucos y Consejos Técnicos"
Podéis mandarme también vuestros comentarios
aquí.|
|

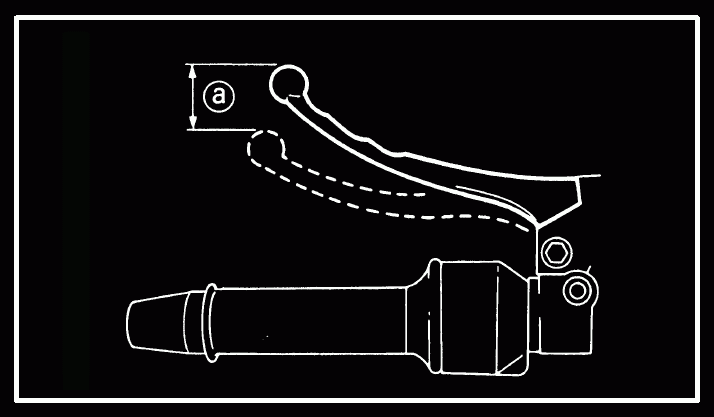

1º. Chequeo: El juego libre de la maneta debe estar entre 10 y 15 mm (a). |
2º Ajuste:
El ajuste hay que hacerlo en el lado de la maneta en primera instancia. Si aun así no se obtiene el juego libre especificado, ajustar entonces en el lado del motor.
|
|

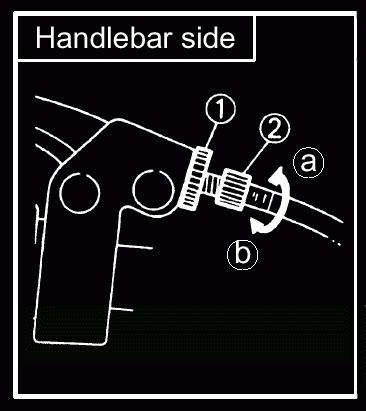

En el lado de la maneta. Aflojar la contratuerca (1). Girar el tornillo de ajuste (2) en la dirección (a) ó (b) hasta que el ajuste del juego libre del cable sea el adecuado. Dirección (a) – Juego libre se incrementa. Dirección (b) – Juego libre sé decrementa. Apretar de nuevo la contratuerca (1). |
En el lado del motor.
|
|

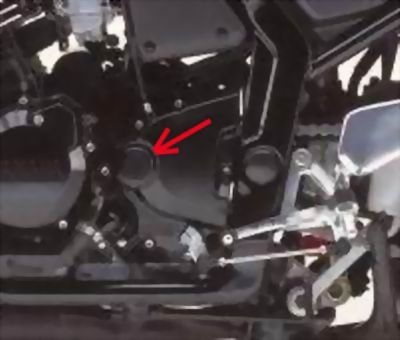

Localización en el lado del motor: En la tapa de la salida del cambio tenemos un tapón de goma (que parece de metal). Hay que sacar este tapón de goma con un destornillador. No hace falta desmontar la tapa. Cuidado con el destornillador para no rayar la pintura de la tapa. Entonces ya podremos acceder al tornillo de ajuste. |
|
|
Aflojar la contratuerca (3). Girar el tornillo de ajuste (4) en la dirección (c) ó (d) hasta que el ajuste del juego libre del cable sea el adecuado. Dirección (c) – Juego libre se incrementa. Dirección (d) – Juego libre sé decrementa. Apretar de nuevo la contratuerca (3). |
